施工臨時用電配電箱標準做法，圖文結合，非常適用。

1.公共隔離開關

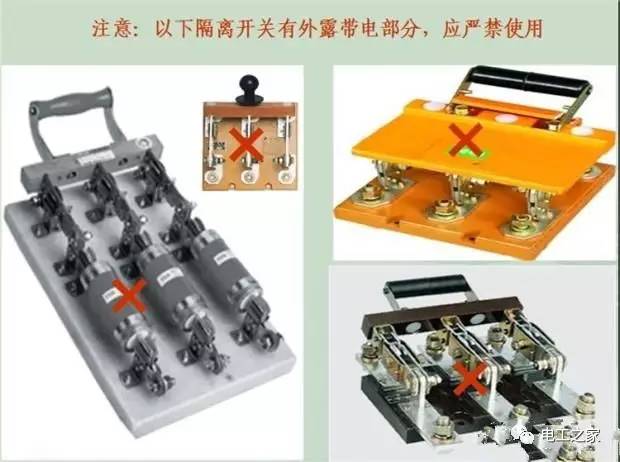

2.嚴禁施工臨時使用配電箱隔離開關

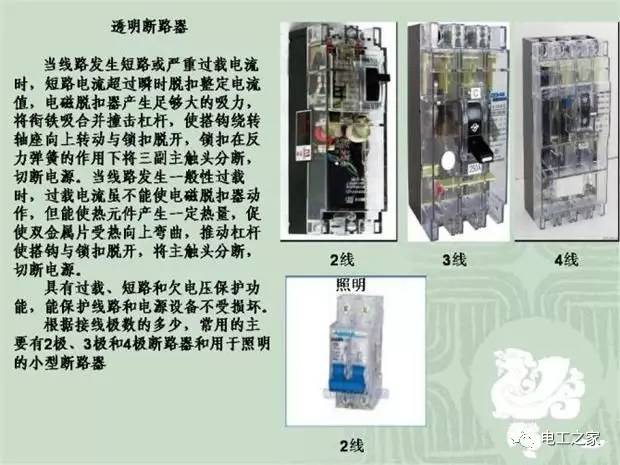

3.透明斷路器

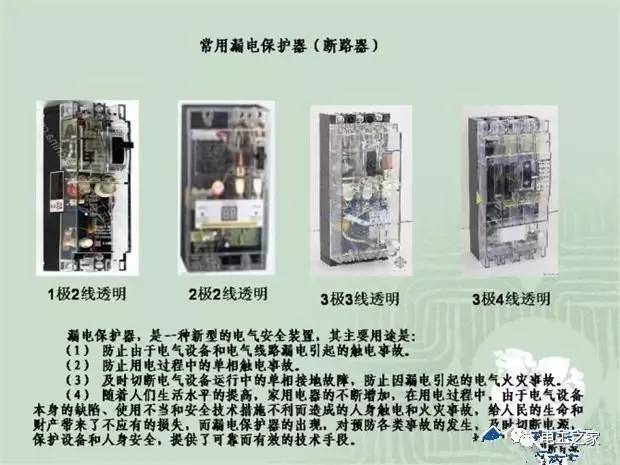

4.常見漏電保護器(斷路器)及其主要用途

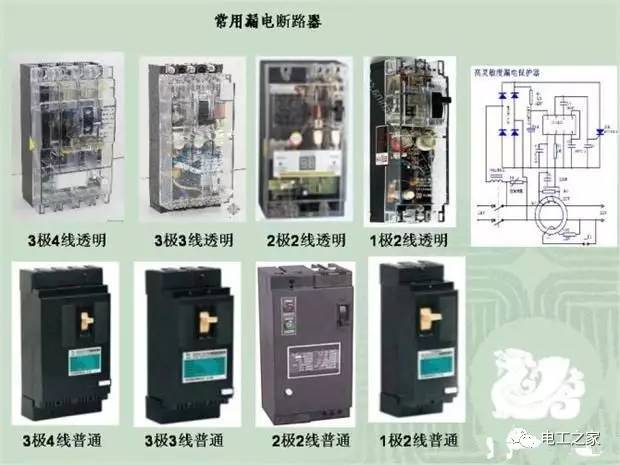

5.常見漏電斷路器

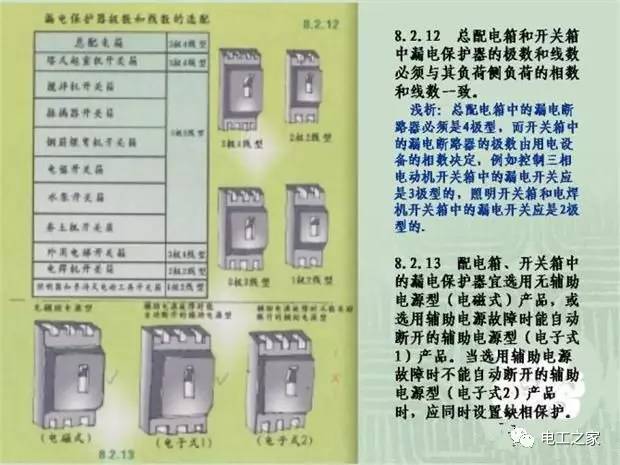

6.Total 配電箱且開關箱中漏電保護器的極數和線數必須與負載側負載的相數和線數一致。

7.三相220/380伏零保護系統圖

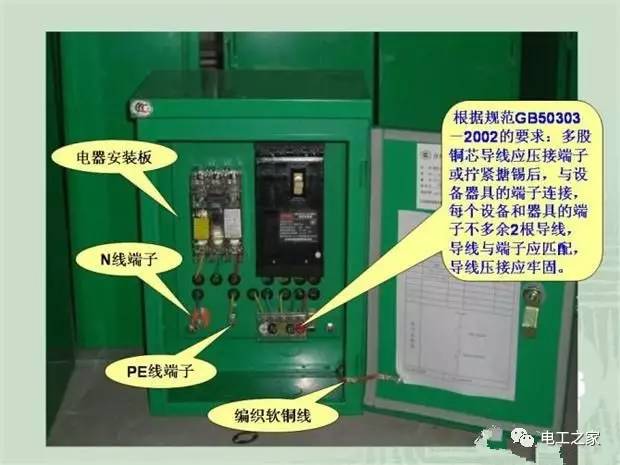

8.配電箱電氣安裝板必須分為N線端子板和PE線端子板。

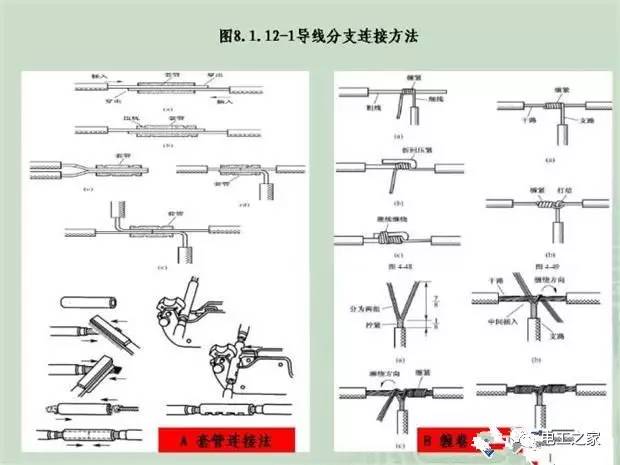

9.電線分支連接方法

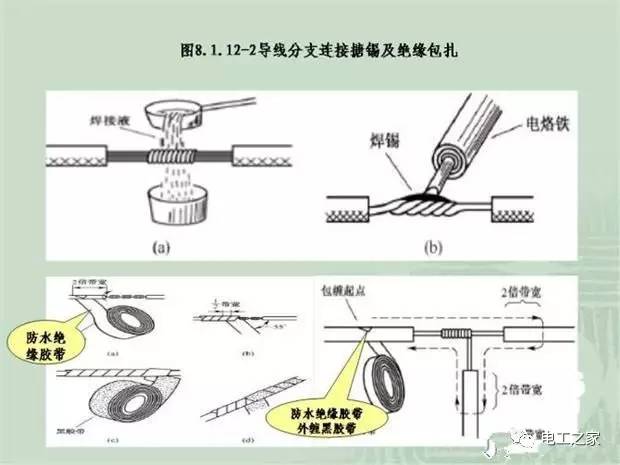

10.電線分支連接搪錫和絕緣包扎

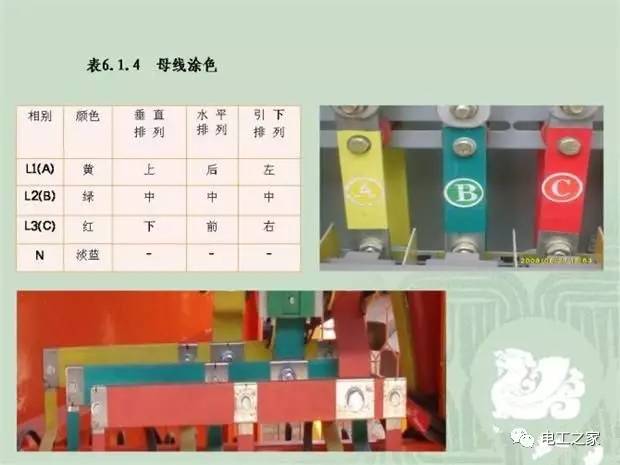

11.公共汽車噴漆

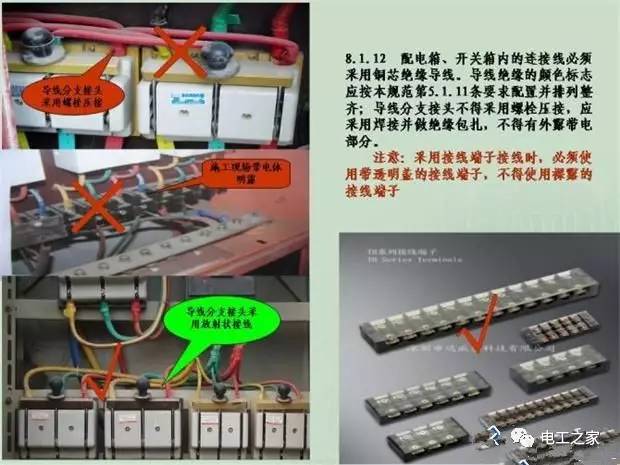

12.配電箱，開關盒中的連接

施工臨時用電配電箱標準做法，圖文結合，非常適用。

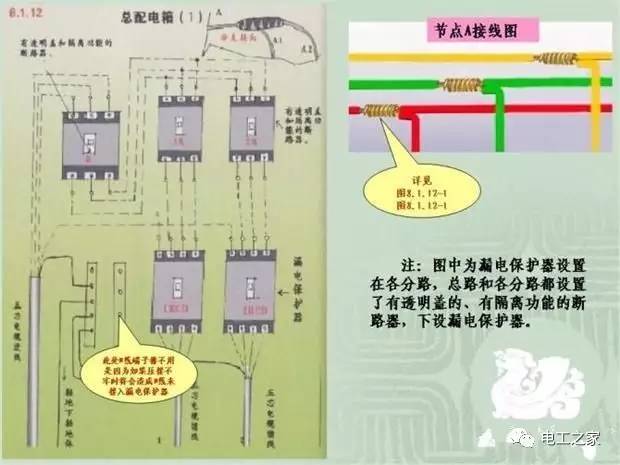

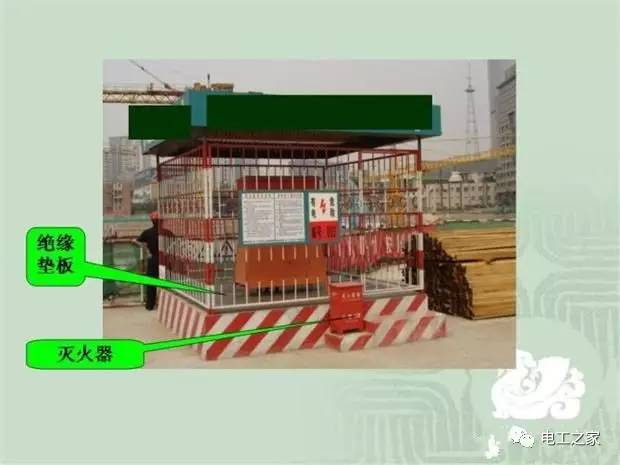

13.總計配電箱

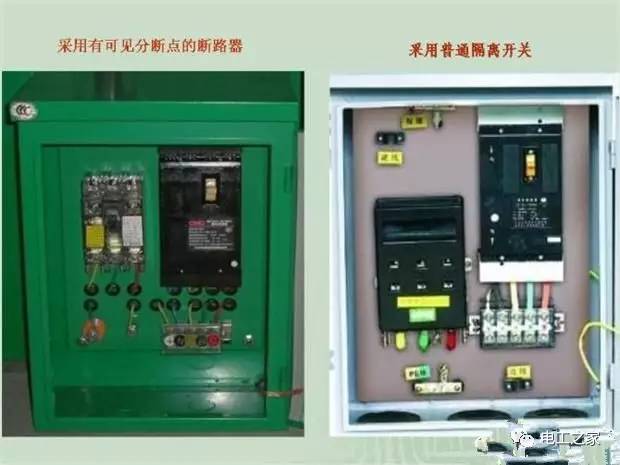

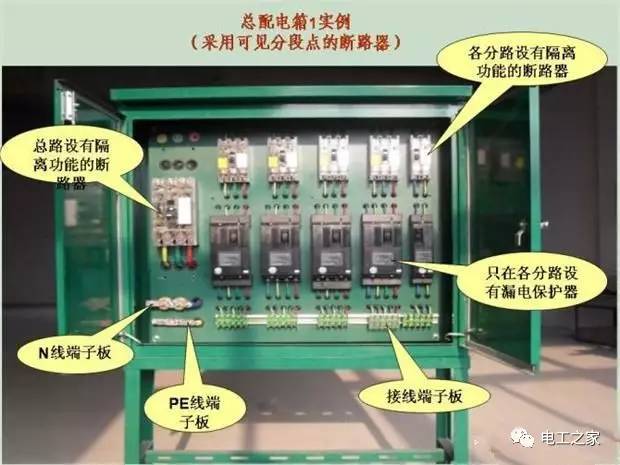

14.總計配電箱示例(帶可見分段點的斷路器)

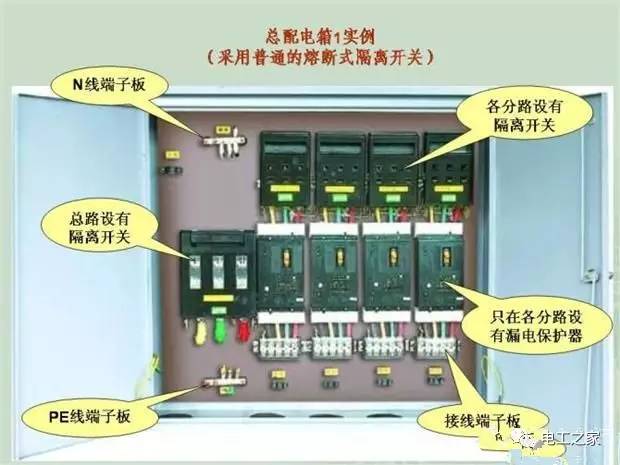

15.總計配電箱個示例(使用普通熔斷隔離開關)

16.變壓器原理

17.total 配電箱漏電保護器設置在總電路中。

18.配電箱隔離開關

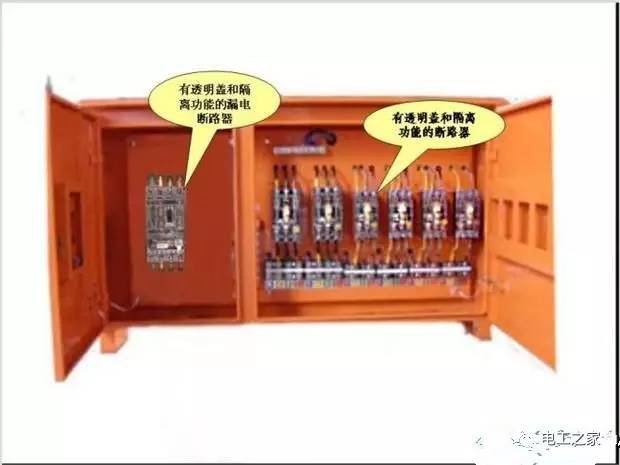

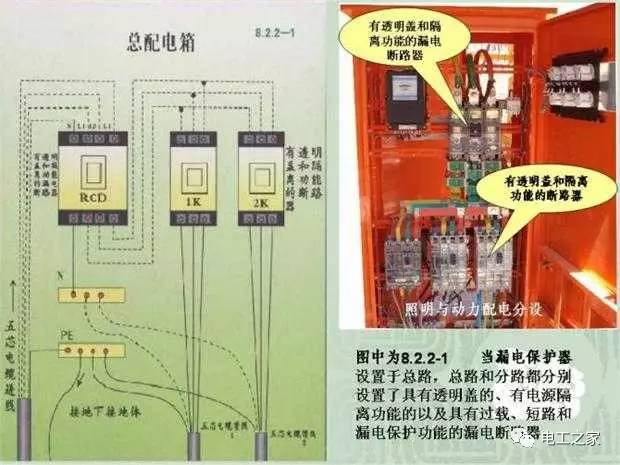

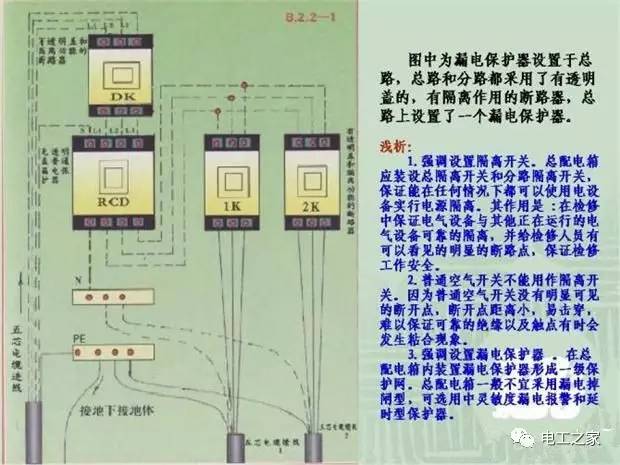

19.漏電保護器安裝在主電路上。主電路和分路電路均采用帶隔離功能的透明蓋斷路器。主電路上裝有漏電保護器。

20.主電路中的斷路器具有透明蓋和隔離功能。

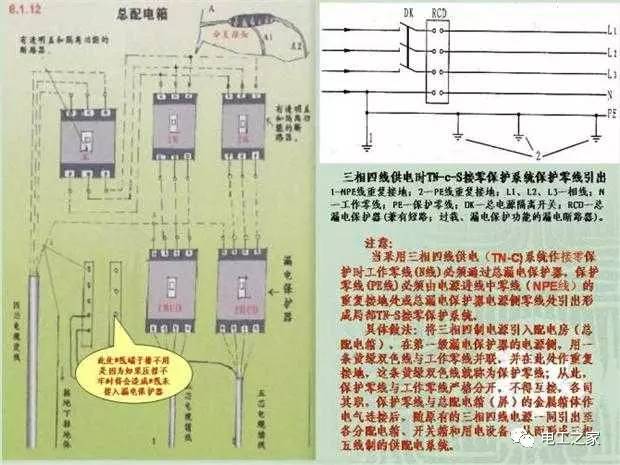

21.總配電箱，TN-C-S三相四線供電時接零保護系統。

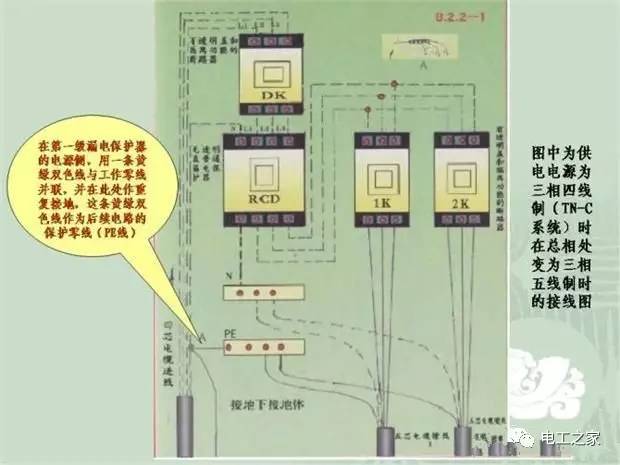

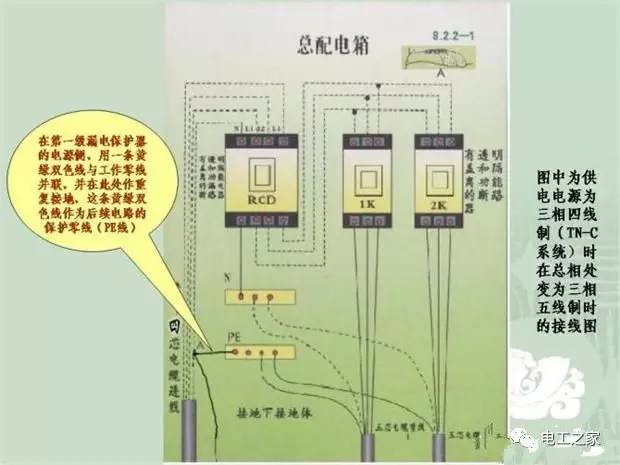

22.當電源為三相四線制且總相位變?yōu)槿辔寰€制時的接線圖。

23.當電源為三相四線制且總相位變?yōu)槿辔寰€制時的接線圖。

施工臨時用電配電箱標準做法，圖文結合，非常適用。

24.配電箱示例

2

25.安裝斷路器和隔離開關

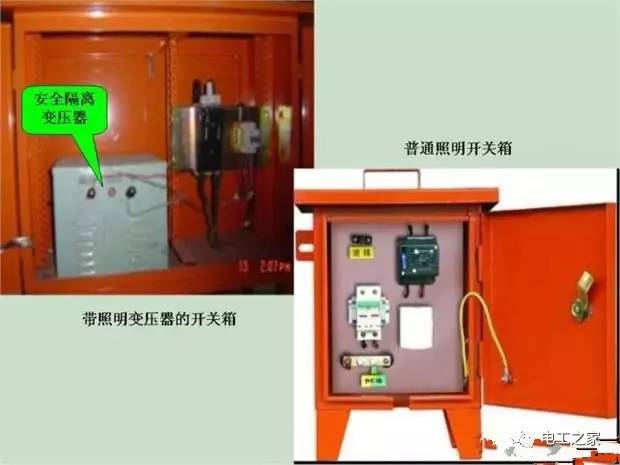

26.照明開關盒

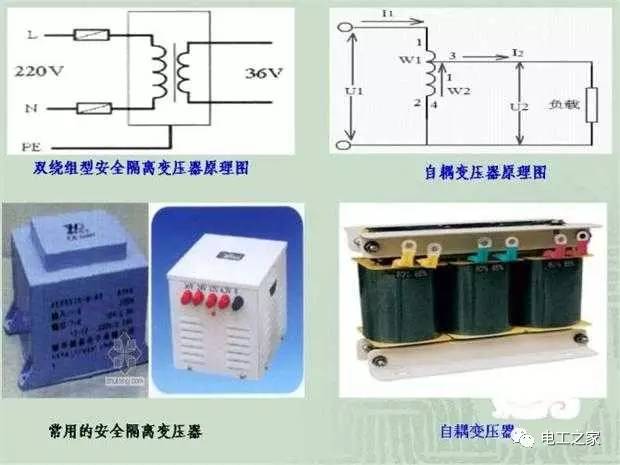

27.隔離變壓器和自耦變壓器示意圖

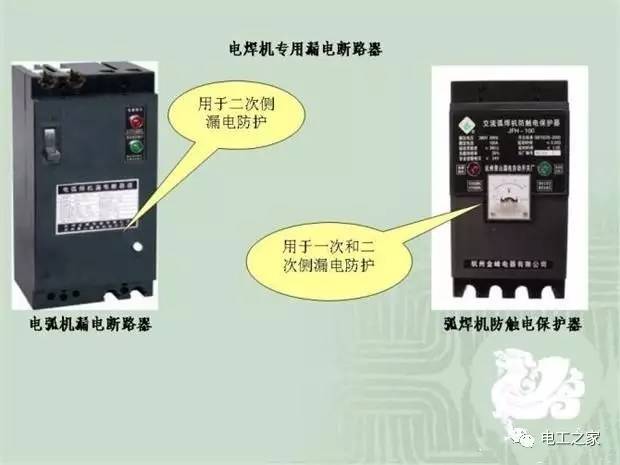

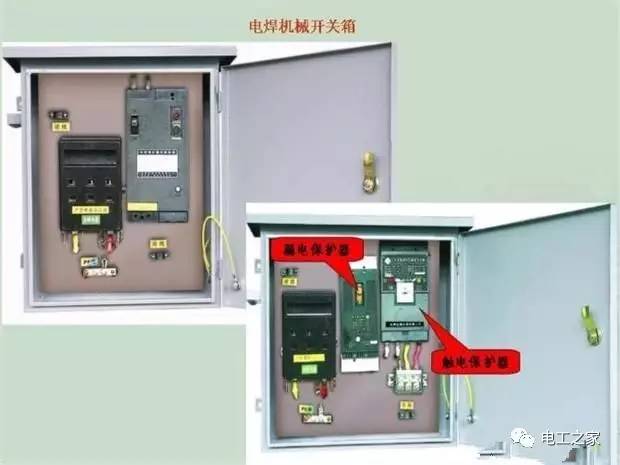

28.電焊機開關箱

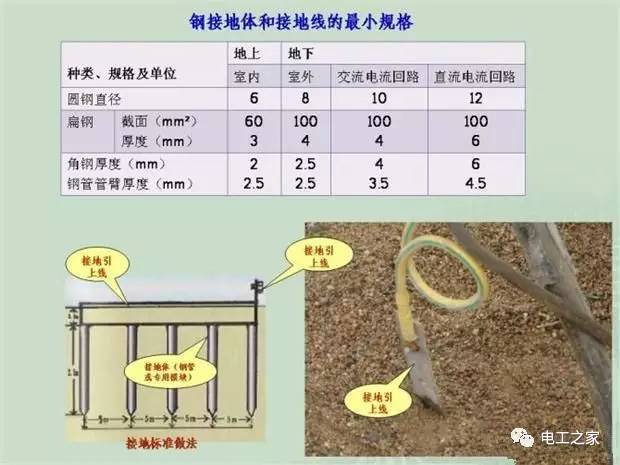

29.鋼制接地體和接地線的較低規格

30.漏電斷路器和電擊保護器

31.鍍錫層拉緊后，多股銅導線應壓接到端子上或連接到設備和器具的端子上。每個設備和器具的端子不得超過2根導線。導體應與端子匹配，導體應牢固卷曲。

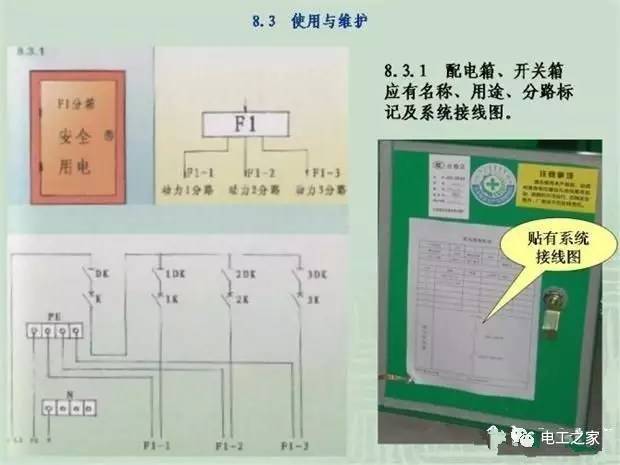

32.配電箱時，開關箱應有名稱、用途、分路標記和系統接線圖。

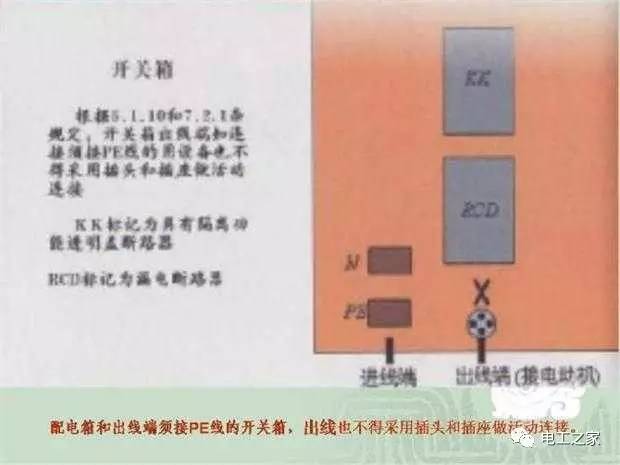

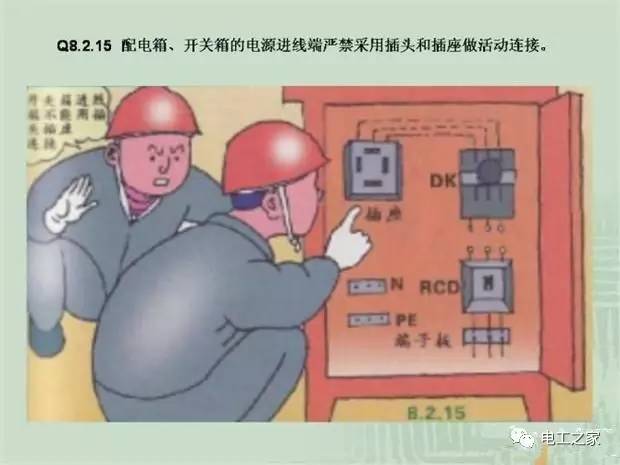

34.配電箱時，開關箱的電源入口端子禁止使用插頭和插座進行主動連接。

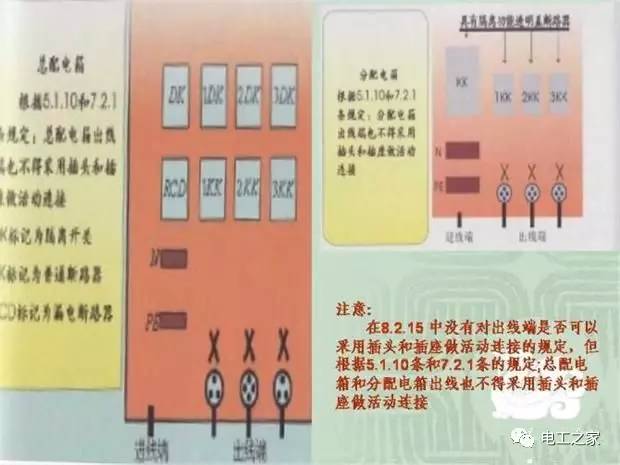

35.Total 配電箱和points 配電箱引出線不得與插頭和插座活動連接。

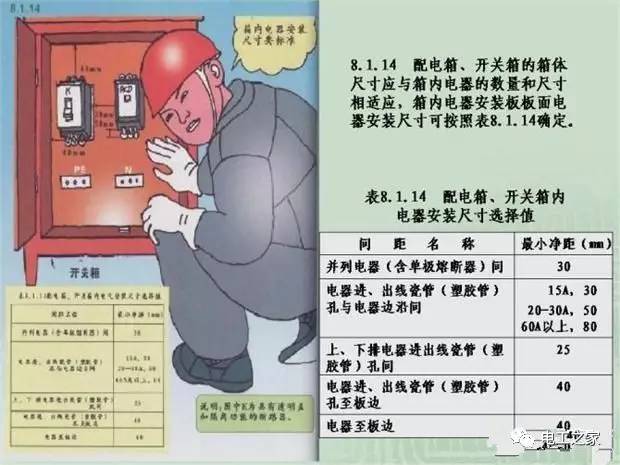

36.配電箱時，開關箱的箱尺寸應與箱內電器的數量和尺寸相適應。
