電力安全是我們現代人面臨的較常見的安全問題之一。除了交通事故，恐怕電力事故造成的傷亡人數較多。根據交通規則，嚴厲打擊酒后駕車可以減少交通事故。電力安全事故呢？配電箱是家庭用電和企業用電等場所的主開關?？梢哉f(shuō)，如果處理好配電箱的隱患，電氣事故的數量可以減少一半。配電箱是將開關設備、測量?jī)x器、保護裝置和輔助設備組裝在一個封閉或半封閉的金屬柜內或屏幕上，根據電氣接線要求形成一個低壓配電裝置。接下來，我將簡要介紹配電箱標準、接線方法、安裝方法、分類、注意事項、尺寸確定方法和配電柜之間的區別。我希望我能幫助每個人！

(此處添加了循環卡，請查看今天的標題客戶)

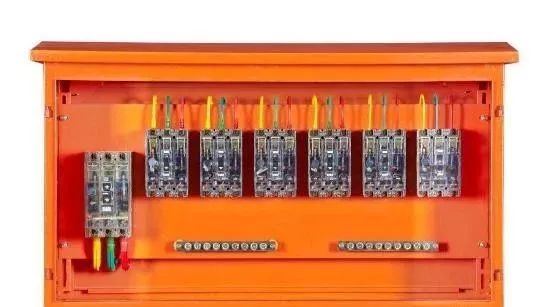

配電箱標準

1.GB1201997電壓互感器；

1.GB1201997電流互感器；

2.GB13539.2002低壓熔斷器；

3.GB 13539.2002低壓熔斷器；

4.GB 13539.1999低壓熔斷器；

5.GB13539.1992低壓熔斷器的半導體器件保護用熔斷器的補充要求；

6.GB/T14048.2000低壓開關設備和控制設備；

7.GB/T14048.2001低壓開關設備和控制設備低壓斷路器；

8.GB/T 14048.2002低壓開關設備和控制設備低壓開關設備、隔離器、隔離開關和熔斷器組合電器；

9.GB/T 14048.2003低壓開關設備和控制設備低壓機電接觸器和電機起動器；

10.GB/T 14048.2001低壓開關設備和控制設備；

11、GB/T 14048.1998低壓開關柜及控制設備接觸器和電動機起動器；

12.GB/T 14048.1998低壓開關設備和控制設備輔助器具；

13.GB/T 14048.1998低壓開關設備和控制設備輔助器具；

14、GB/T 14048.9-1998低壓開關設備和控制設備多功能電器(設備)；

15.GB/T 14048.10-1999低壓開關設備和控制設備；；

16、GB/T 16935.1997低壓系統設備絕緣配合；

17.GB 7251.2005低壓開關設備和控制設備；

18.GB 7251.1997低壓開關設備和控制設備；

19.GB/T 4021992電氣設備接線端子和特定接線端子的字母數字系統識別和應用的一般原則；

20、GB/T4942.1993低壓電器外殼防護等級；

21.GB4201993住房保護等級(知識產權代碼)。

配電箱接線方法

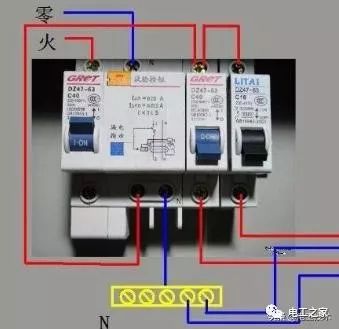

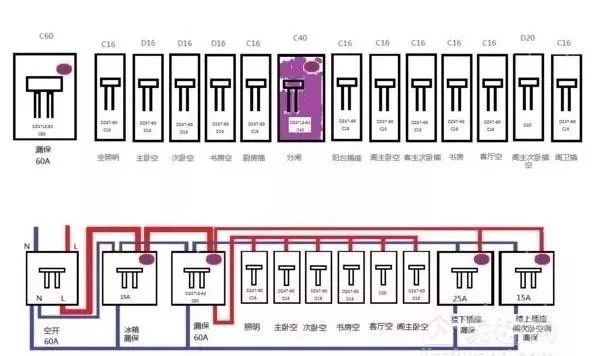

一、一般電源配電箱進線是采用五線制，即甲、乙、丙三相線(一般顏色為黃色、綠色和紅色)，一路零線(顏色為淡藍色)，一路地線(顏色為黃色帶綠色條紋)。出線應符合要求。

1、220伏負載一般取一路相線，一路零線，一路地線。

2、380伏負載，(如380伏交流電機)三相均帶，外加地線。(如果負載由本地控制，也需要零線。)

3、有專用的兩相380伏交流焊機，任意兩相線路。添加接地線。接地線一般需要連接，但在很多場合(如施工現場)不需要連接。一般來說，進線是開路、斷路器、斷路器或其他三相進線和單向進線帶3PIN的斷路器。零線壓向零端子排，接地線壓向接地端子排。也有直接使用4PIN斷路器三相線和零線的進線，接地線壓向接地端子排。

二、照明配電根據負荷的大小，可采用一路相線+一路零線+一路接地線；或如上所述的220伏配電。

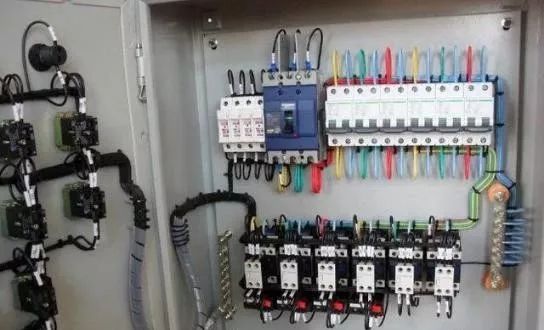

配電箱安裝方法

1.當明裝配電箱，配電箱安裝在墻上時，應使用開口螺栓(膨脹螺栓)固定。螺栓長度一般為預埋深度(75 ~ 150毫米)、箱底板厚度、螺母和墊圈厚度加上約5毫米的“頭部余量”之和。對于較小的配電箱，也可在安裝處預埋木塊(根據安裝孔在配電板四角的位置配電箱)，然后用木螺釘配電箱或配電板固定在木塊上。

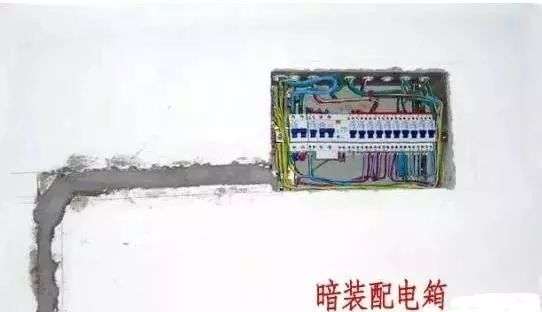

2、暗裝配電箱，配電箱預埋在墻內安裝，砌墻時預留孔洞的長度和寬度應比配電箱大20mm左右，預留深度為配電箱厚度加上孔洞墻面抹灰的厚度。當砌體配電箱時，可通過在箱體和墻體之間填充混凝土來固定箱體。

3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，配電箱四周不應有縫隙，面板四周邊緣應靠近墻面，箱體與建筑物、構筑物的接觸部位應涂防腐漆。

4、配電箱螺旋熔斷器安裝在內部，電源線應連接到中間觸點的端子上，負載線應連接到螺紋端子上。這樣，當熔化的堆芯被裝載和卸載時，不會發生電擊。瓷塞保險絲應垂直安裝。

5.配電箱交流、DC或不同電壓等級的電源應有明顯標志。照明配電箱，應分別設置零線(N線)和保護零線(PE線)母線。零線和保護零線應連接在母線上，不得拼接，并應編號。

6、引出面板時，面板線孔應光滑無毛刺，金屬面板應安裝絕緣保護罩。金屬外殼配電箱外殼必須可靠接地(零)。

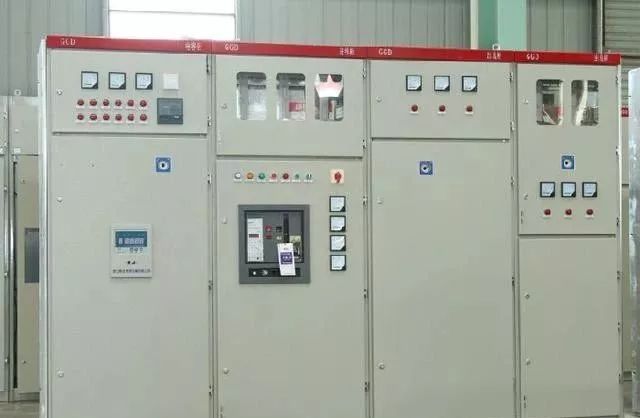

配電箱分類

1、固定面板類型開關柜，通常稱為開關板或配電板。面板蓋開關柜的敞開式，正面有保護功能，背面和側面仍可接觸帶電部分，保護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，變電站室內集中供電。

2.保護型(即封閉型)開關柜，指低壓開關柜，除安裝表面外，所有側面均關閉。機柜的電氣部件，如開關、保護、監控和控制，都安裝在由鋼或絕緣材料制成的封閉外殼中，該外殼可以安裝在墻上或墻上。機柜中的每個回路之間不能采取隔離措施，或者可以使用接地金屬板或絕緣板進行隔離。通常，門和主開關是機械聯鎖的。此外，還有一個保護表類型開關柜(即控制臺)，面板上裝有控制、測量、信號和其他電器。保護類型開關柜主要用作工藝現場的配電裝置。

3.抽屜開關柜。這種類型的開關柜采用鋼板制成的封閉外殼，進線和出線電路的電氣元件都安裝在可抽出的抽屜中，形成一個能完成某種類型供電任務的功能單元。功能單元通過接地金屬板或由塑料制成的功能板與總線或電纜分開，以形成總線、功能單元和電纜的三個區域。每個功能單元之間也有隔離措施。抽屜類型開關柜具有高可靠性、安全性和互換性。它更高級開關柜，目前生產的開關柜，其中大多數是抽屜式開關柜。適用于工礦企業和供電可靠性要求高的高層建筑，作為集中控制配電中心。

4、電源、照明分布控制箱。大部分都是封閉式垂直安裝。由于使用場合不同，外殼的防護等級也不同。它們主要用作工礦企業生產現場的配電裝置。

配電箱預防措施

1.配電系統應設置室內總數配電箱和室外總數配電箱或設置室外總數配電箱和每戶配電箱并實行分級配電。

2、電源配電箱和照明配電箱應分開設置，如果放置在同一配電箱中，電源和照明線路應分開設置。

3、total 配電箱應位于靠近電源的區域。點配電箱應安裝在電氣設備或負載相對集中的區域。點數配電箱距開關盒的距離不得超過30m。開關箱與其控制的固定電氣設備之間的水平距離不應超過3m。

4、對于需要安裝在地面上的配電箱，應安裝在距離地面50 ~ 100 mm的地方，并要求配電箱前側0.8 ~ 1.2 m范圍內，無雜物妨礙供電，周?chē)h(huán)境通風干燥。

5.箱內的接線母線應分別設有零線、保護接地線和相線。要求確保配電箱范圍內的所有部件、儀器和電路安裝和布置牢固，以便于維護和保養。安裝完成后，應及時清除箱內雜物和灰塵。

6.配電箱電器應先安裝在非金屬或木質絕緣電器安裝板上，然后整體緊固在配電箱箱體內。金屬板應與鐵配電箱本體電連接。

7、每臺電氣設備應有自己的專用開關箱，必須實行"一機一閘一保護"制度，嚴禁用同一開關直接控制兩臺以上電氣設備。

8.配電箱和開關箱內兩級漏電保護器的額定漏電動作電流和額定漏電動作時間應合理匹配，具有分級分段保護功能。

9.安裝配電板所需的木塊和鐵塊需要預先埋好，外露的2+用金屬膨脹螺栓固定。布線應整齊排列并捆綁成束，所有活動部件需要固定。

10.各種開關設備的額定值應適應其控制電氣設備的正面定位。

11.當施工現場停止工作超過一小時時，電源開關箱應斷電并上鎖。

12、對于配電箱的開關箱進行檢查和維護時，必須將前一級相應的電源開關閘斷電，并掛停電標志牌，嚴禁帶電作業。

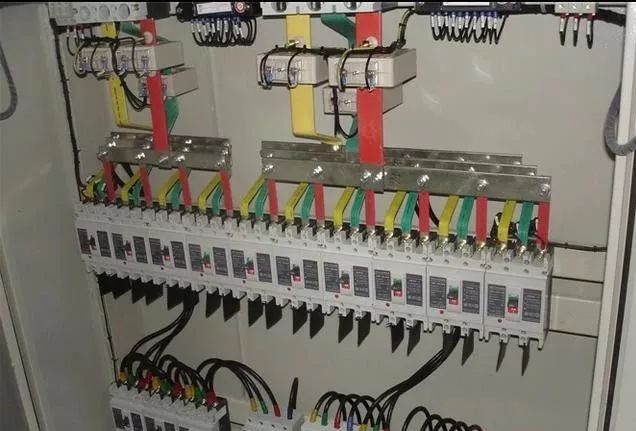

配電箱尺寸標注方法

1、當電箱僅是照明電箱或小電源時，進線小于10平方，如果開關數量小于20，則開關寬度尺寸加起來每邊加20毫米就是電箱寬度，高度是開關高度加40毫米，深度是開關較大深度加10毫米..

2.當電源箱僅為照明電源箱或小電源箱時，當進線小于10平方米時，如果開關位數大于20，此時需要將電源箱排列成兩排開關。如果將開關的寬度尺寸相加，每側增加40毫米，電源盒的寬度為開關的高度加40毫米，深度為開關的較大深度加10毫米

3、當電箱只是照明電箱或小功率時，當進線小于10平方米時，如果進線開關需要單獨排，開關的寬度加上每側20毫米就是電箱的寬度，高度是開關的高度加上進線開關的高度加上40毫米，深度是開關的較大深度加上10毫米

4.當電源盒是電源盒或電源照明盒時，算法與上述基本相同。但是，當進線超過10平方米時，應考慮進線的彎曲半徑。應預留足夠的空間供主終端進入線路。當交換機排成兩行時，應該考慮交換機的路由。

當然，如果對電源箱的尺寸沒有確定的結論，應該考慮實際安裝，應該考慮實際的接線圖和如何安排主開關的接線。如果所有小型斷路器都是按位數(18毫米/位)確定的，PZ系列配電箱有固定的尺寸，如果電路超過80位，甲方可以在圖紙上(文字)識別，設備控制箱識別設備本身，進線大于185mm2，如果輸出大于2路，應盡量選擇柜式。

配電箱和配電柜之間的差異

一.概念上的區別

1 、配電箱

配電箱是一個內部帶有電源開關和安全裝置的小型配電箱。該結構相對簡單，主要用于終端配電。配電箱是供電系統中的較后一個配電設施。A 配電箱可以是電源輸入線和多個電源輸出電路。電源輸出電路從配電箱引出至每個電源負載。因?yàn)榕潆娤涞捏w積小，不能放入大型配電設備，所以配電箱的容量不大。一般情況下，8個小負載布置在a 配電箱、配電箱的供電負載的中心，電力通過電纜或電線輸送到負載。

2 、配電柜

配電柜是容量為配電箱的上層配電設備，可放置較大的電氣設備，一般用作中等容量負荷的配電設備，包括配電箱和電機等。并且其適用容量在各種工藝領域中不同，一般從幾千瓦到幾十千瓦不等。在傳統的2+漏電保護和短路保護的基礎上，還提供過壓保護、點火和斷電、雷擊保護、自動供電、溫度保護、功率限制、故障記錄、自檢功能、學習和記憶、移動互聯可視化和數字化等功能。

二，功能的區別

簡而言之，分配電能的盒子叫做配電箱，配電箱。它主要用于控制和分配電氣設備，防止線路過載、短路和漏電。配電箱安裝在各種地方，如學校、機構、醫院、工廠、車間、家庭等。，如照明配電箱，電源配電箱，等等。配電箱體積小，可以藏在墻上，可以站在地上。

配電箱標準的區別，接線方法，安裝方法，分類，注意事項，尺寸確定方法和配電柜由以上小編輯為大家介紹。我相信每個人對配電箱都有一定的理解！如果有任何遺漏，請留言更正！
