首先，配電箱和開關盒配置規格

■施工現場用電要求(樹木鳥類教育電氣設計視頻課程)

◎采用三級配電系統；

◎采用TN-S接地保護系統；

◎采用二次漏電保護系統；

◎?qū)嵭幸粰C(jī)一閘一箱一漏制度。

■ 配電箱

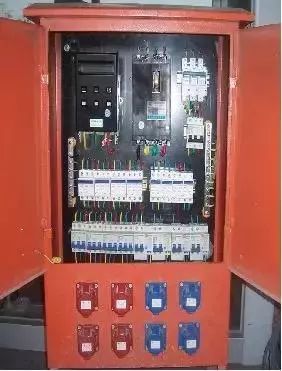

◎主箱

配置電表、電流電壓表、電源主隔離開關、并聯隔離開關、漏電開關、接地排接零。

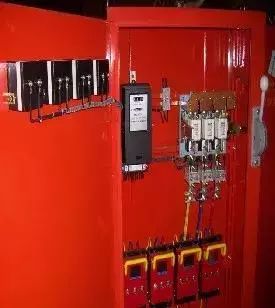

◎二級配電箱

配有電源主隔離開關、分路隔離開關和斷路器插座，固定在指定位置的絕緣板上，不得歪斜或松動。

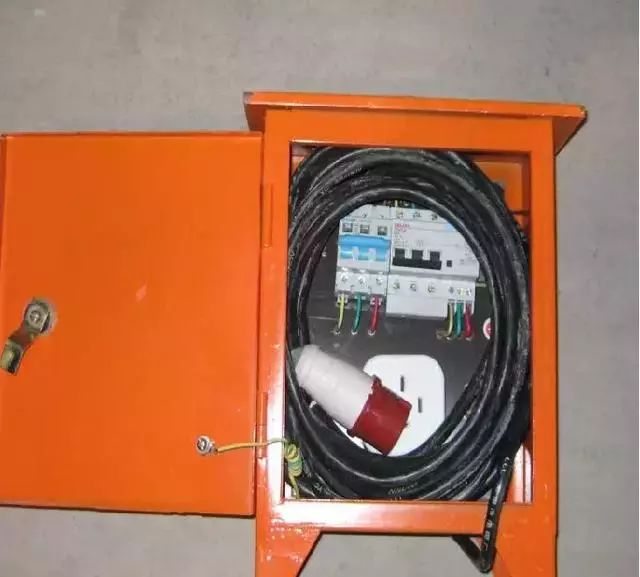

◎三級端子開關移動盒

必須設置隔離開關、N排漏電保護器(工作電流30mA或15m，工作時間0.1 s)和PE排進、出線卡，電氣元件必須固定在絕緣板上。

■開關盒配置的操作規范

◎配電系統設置total 配電箱和sub 配電箱以實現分段和分層次配電。點數配電箱距離不超過30m。開關箱用于控制固定設備的水平距離不超過3m。

◎電源配電箱和照明箱應分開設置。如果它們放在同一個配電箱中，電源線和照明線應分開設置。

▲三級動力箱

◎開關由三級電源箱分配。配電箱總回路和分流器必須配備明顯的斷開點。

◆2+開關箱應位于干燥、通風和常溫的地方，否則應做相應的防護處理。電箱周?chē)鷳?yīng)有足夠的空間和通道供兩人同時工作，不允許堆放妨礙操作和維護的物品。

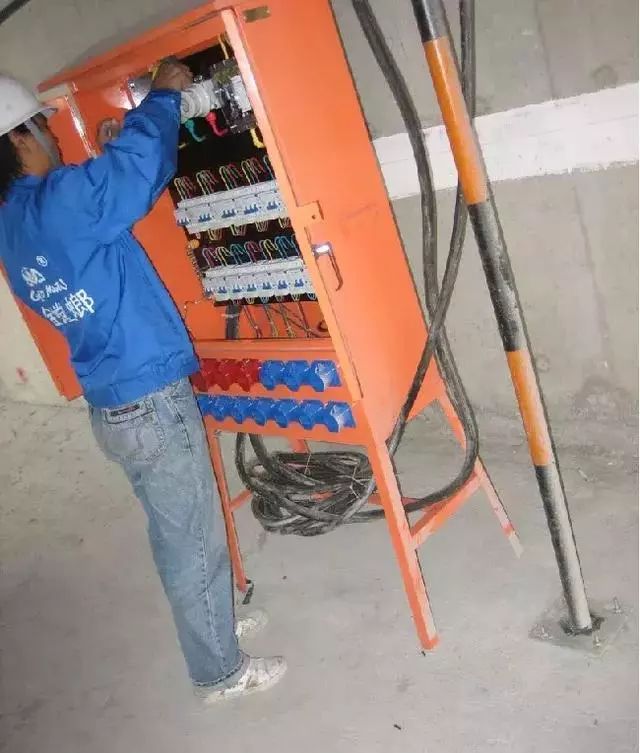

▲電氣箱中的線路安裝

◆2+開關箱內的電源開關和電器應安裝牢固，不得歪斜或松動。電線的連接應使用絕緣電線，且無外露帶電部件，排列整齊。安裝板必須分別配有保護和接零專用端子板，每根接線堆≯2根電線。

電氣箱開關箱內的工作零線應通過接線端子板連接。配電箱時，開關箱的金屬箱、金屬電器安裝板和箱內電器的非帶電金屬底座和外殼應保護接零線，保護零線應通過接線端子板連接。

盒內導體的入口和出口應在盒的底部。入口和出口應帶有護套，分成束并制成防水彎管。進入開關箱的電源線不得用螺栓連接。

▲電氣箱中的線路安裝

◎箱內電器必須可靠、完好。不允許使用損壞和不合格的電器。電氣部件應具有產品認證，并包含在技術文件中。配電箱應編號，注明其名稱、值班電工姓名和服務電話號碼。配電箱內應粘貼配電系統圖，標明電氣元件參數和分路名稱，并有檢查記錄，嚴禁倒閘。

◎電氣箱內應安裝主隔離開關和分路隔離開關，以及主熔斷器和分路熔斷器(或主自動開關和分路自動開關)。主開關電器的額定值和動作設定值應與分路開關電器的額定值和動作設定值相適應。

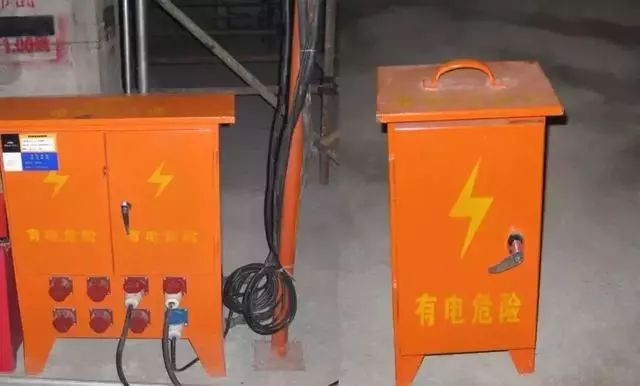

◎每臺電氣設備應有自己的專用開關箱。必須實行“一機一閘一漏一箱”的制度。嚴禁用同一開關箱直接控制2套以上的電氣設備(包括插座)。

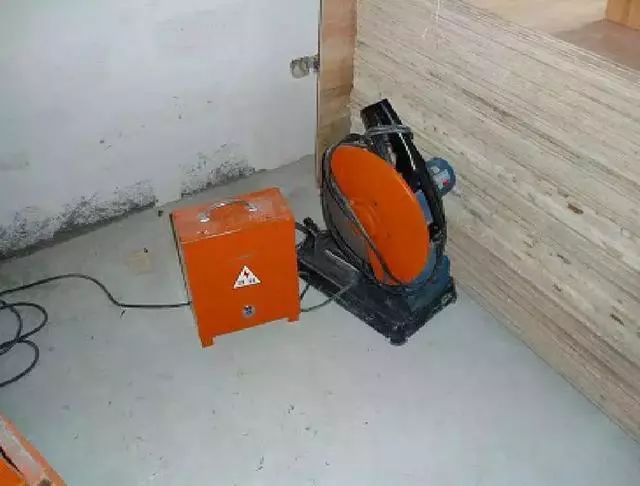

▲施工現場實行“一機一閘一漏一箱”

◎開關箱內必須安裝符合標準的漏電保護器。設置位置應在電源隔離開關的負荷側和開關箱的電源隔離開關的負荷側。開關箱內漏電保護器的額定漏電動作電流≯30mA，額定漏電動作時間應< 0.1S。兩級配電箱漏電保護的動作電流和動作時間應匹配，使其具有分級分段保護功能。

◎電箱內的L1、L2、L3、N、PE線必須分色，其顏色分別為黃色、綠色、紅色、淺藍色和綠/黃雙色線。多股鋼絲應冷壓或錫壓。

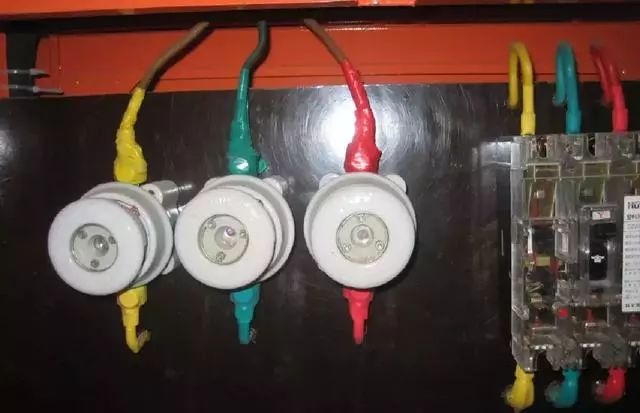

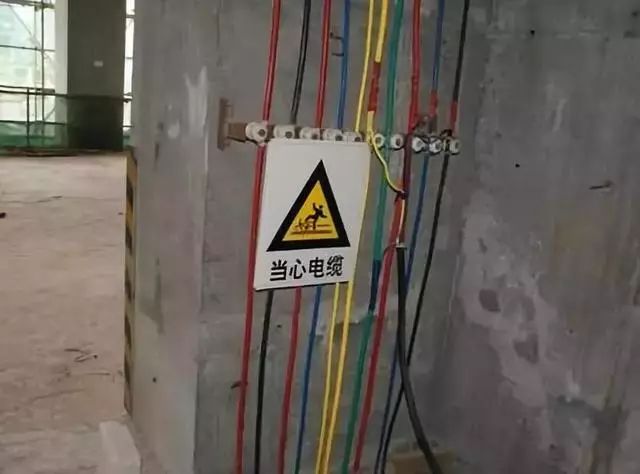

▲線條分色

total和sub 配電箱的輸出端子應壓接連接，開關箱的輸出端子應為ZM1ZM13插座。

◎電焊機開關箱應配備二次空載降壓和電擊保護器。

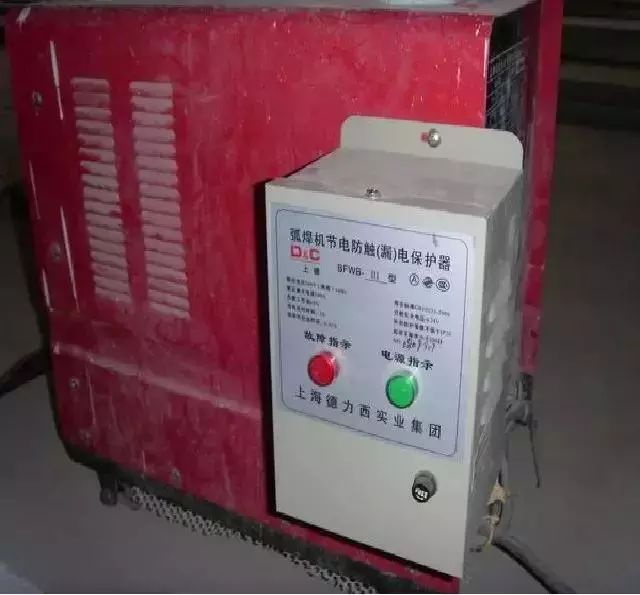

▲二次空載降壓及電擊保護器

◎在檢查和維護電源箱時，必須關閉和關閉前一級相應的電源開關，并懸掛停電標志牌。嚴禁帶電作業。

χ配電箱。開關箱內不得放置雜物，保持清潔。并且不允許鉤住其他臨時電氣設備。停止施工現場工作> 1小時后，關閉電源箱并上鎖。更換電箱保險絲時，嚴禁用不符合原規格的保險絲更換。

▲電箱應保持清潔，并有專人負責。

二、編制臨時用電施工組織設計 ◎臨時用電應編制臨時用電施工組織設計，總?cè)萘?0KW，機械設備5臺以上。對于總?cè)萘繛?0KW、機械設備少于5臺的臨時用電，編制安全用電措施時，編制人員和值班電工應持有有效證件復印件。

◎臨時用電組織設計的要求、實施和監督、修訂和評價，按照國家《施工現場臨時用電技術規范JGJ 42005》執行。

◎做好臨時用電驗收記錄。項目部根據施工組織設計、施工用電管理方案和臨時用電安全用電措施進行驗收。如果驗收結果有數字要求，則應以數字反映。并做到請業主、承包商、監理有要求，應在自檢合格的基礎上請業主、承包商、監理簽字驗收。

◎項目部與施工隊和分包施工隊簽訂臨時用電協議。目的是接受項目部對臨時用電的規范化管理，滿足安全用電的要求，預防和減少事故和事件。
