圖片和文字教你如何連線配電箱

圖片和文字教你如何連線配電箱詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

圖片和文字教你如何連線配電箱

工作條件和現場準備

1.箱子已經安裝好了。

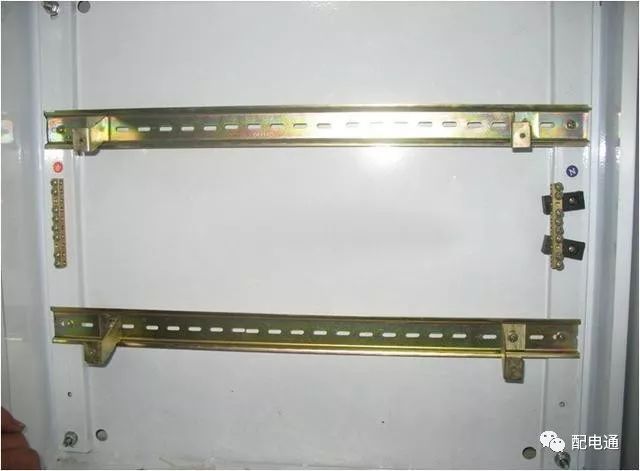

2.盒子中的空開口、接線引線、接線帶等。已編制并符合設計圖紙,配電箱安裝要求和施工程序;導軌應水平安裝,并與蓋板的開口操作孔相匹配。

圖片和文字教你如何連線配電箱

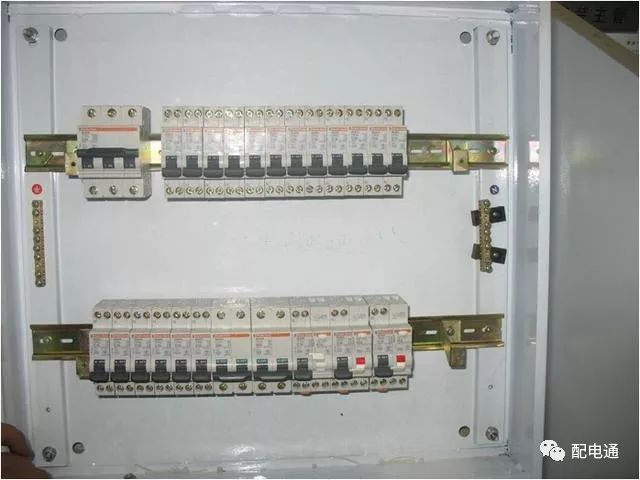

開放式安裝

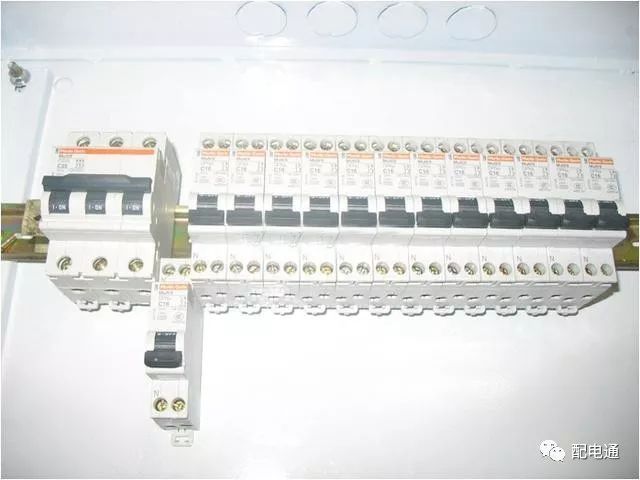

1.在打開位置安裝時,首先注意盒蓋上方安裝孔的位置,確保打開位置在盒蓋的預留位置。其次,安裝時開關從左到右排列,預留開關位置為一個整體位置。

圖片和文字教你如何連線配電箱

2.預留位置通常位于配電箱的右側。在首先排總的空開口和分開的空開口之間,為首先個空開口布線保留完整的整個位置。

圖片和文字教你如何連線配電箱

電線選擇

1、零線顏色使用藍色。

2、照明和插座電路一般采用2.5 mm2導線,每根導線串聯的空數不得大于3??照{(diào)回路一般采用2.5mm2或4.0mm2導線,一根導線配一根開路。

3.不同相位之間的零線不得共享。如果與A相匹配的首先根黃線連接到兩個16A照明開口,則與A相匹配的空的開口零線只能與兩個開口相匹配。匹配后,它直接連接到零線端子。

圖片和文字教你如何連線配電箱

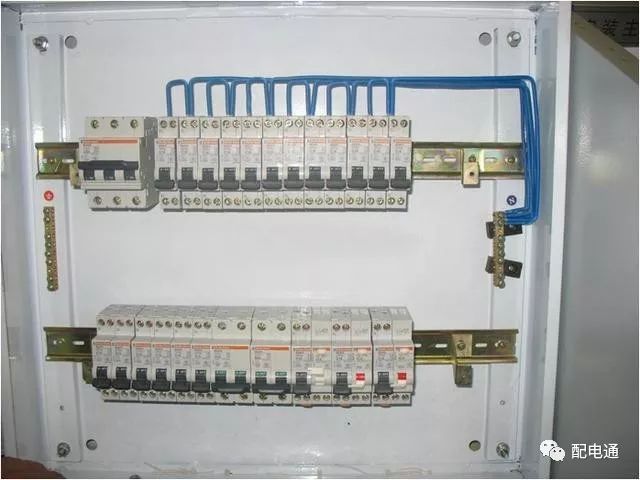

首先行零線

4.總的空開口和盒子中的每個空開口之間的接線通常向左,引出線配電箱通常向右。

5.接線盒中的接線應平直,無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。

6、導線彎曲應一致,不得有死彎,防止損壞導線絕緣和內部銅芯。

圖片和文字教你如何連線配電箱

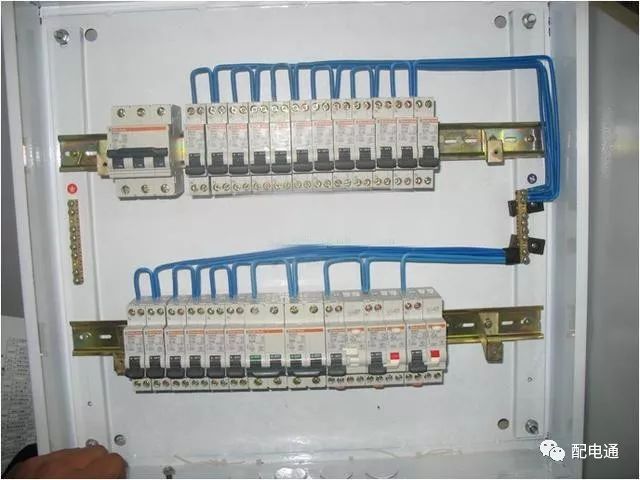

第二行零線

布局

1.A相是黃色的,B相是綠色的,C相是紅色的。

2、照明和插座電路一般采用2.5 mm2導線,每根導線串聯的空數不得大于3。空調回路一般采用2.5mm2或4.0mm2導線,一根導線配一根開路。

圖片和文字教你如何連線配電箱

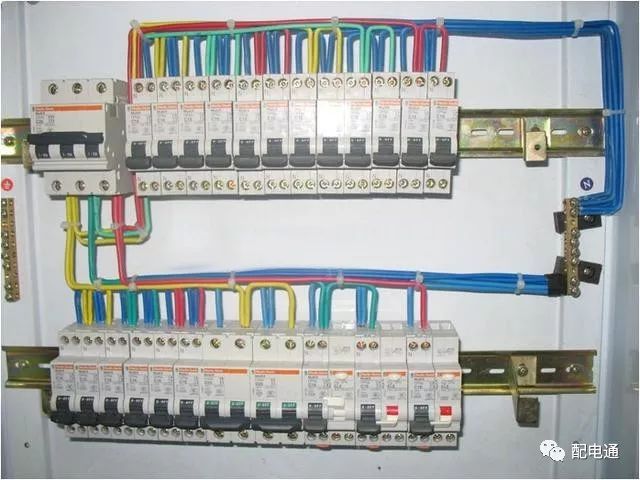

清空匹配行

3.主開關各相分配的各導線之間的零線不得共享。例如,由A分配的首先黃色導體連接到兩個16A照明開口,并且兩個照明開口的初級側上的零線也從直接連接到零線端子的兩個開口的初級側分配。

4.總的空開口和盒子中的每個空開口之間的接線通常向左,引出線配電箱通常向右。

圖片和文字教你如何連線配電箱

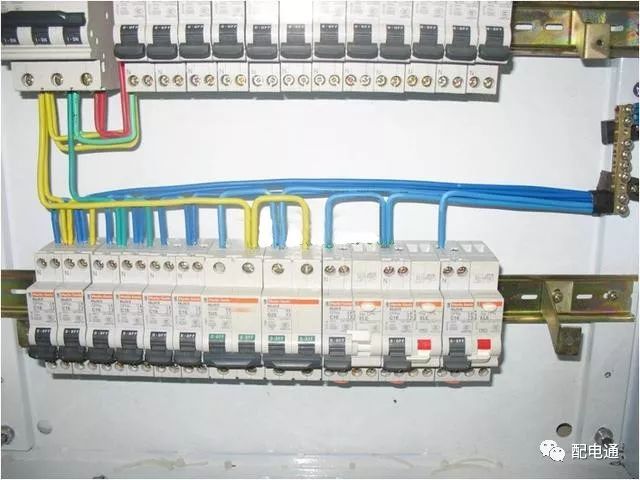

空b匹配線

5.接線盒中的接線應平直,無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。

6、導線彎曲應一致,不得有死彎,防止損壞導線絕緣和內部銅芯。

圖片和文字教你如何連線配電箱

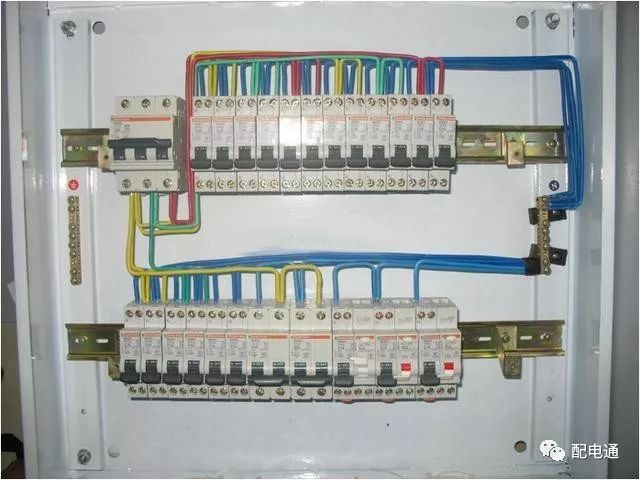

空c匹配線

鐵絲裝訂

1.電線應使用塑料扎帶捆扎。軌枕的尺寸應合適,間距應均勻,一般為100毫米

2.領帶系好后,用鉗子切斷未使用的部分。

圖片和文字教你如何連線配電箱

(來源:分銷網絡,版權屬于原作者)

更多選型規格報價定制等問題可及時聯系廠家,以上就是圖片和文字教你如何連線配電箱全部?jī)?nèi)容。
