成套開關柜主要由高壓斷路器、負荷開關、接觸器、高壓熔斷器、隔離開關、接地開關、互感器、變壓器、控制、測量、保護、調節裝置、內部連接件、輔助件、外殼和支撐件組成。成套配電裝置的內部空間采用空氣或復合絕緣材料作為絕緣和滅弧介質來接收和分配電網電能?；蛴糜诒Ｗo(hù)和控制高壓電氣設備。

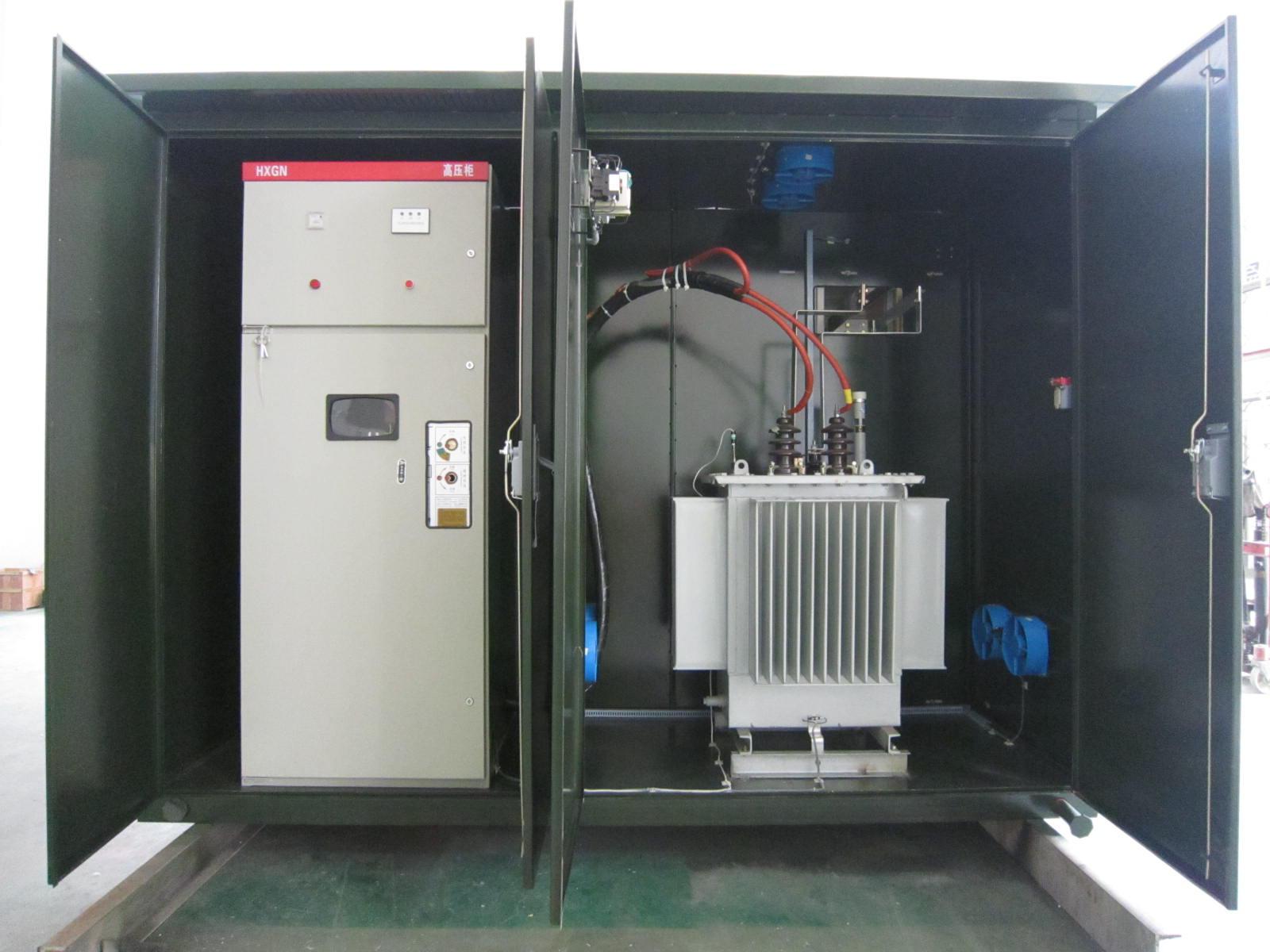

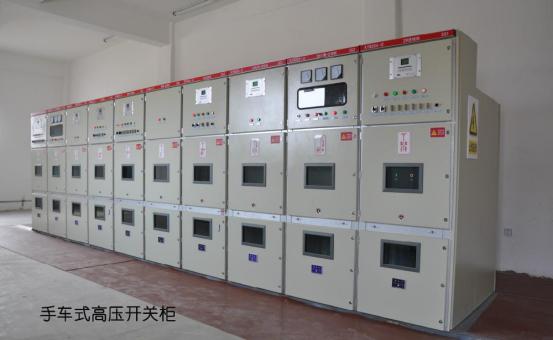

10KV高壓開關柜常用型號 KYN28-12，XGN12固定高壓開關柜，兩者的主要區別在于高壓斷路器在開關柜中的位置，KNY28中的斷路器為中心式，即臺車式，XGN12中的斷路器是固定的，不能拔出。還有HXGN環網柜，也是10KV開關柜中常見的柜型。HXGN和XGN12這三種柜型主要用于室外箱式變壓器，KNY28-12主要用于室內配電室。

在高壓開關柜中，高壓斷路器是整個開關柜的重要組成部分，它與負荷開關、隔離開關和接地開關一起屬于高壓開關柜。高壓開關設備是指用于發電、輸電、配電、電力轉換和用電系統的開關、控制或保護的電氣產品，電壓等級為3.6千伏至550千伏，主要包括高壓斷路器、高壓隔離開關和接地開關、高壓負荷開關、高壓自動重合閘和隔離開關以及高壓操作機構。

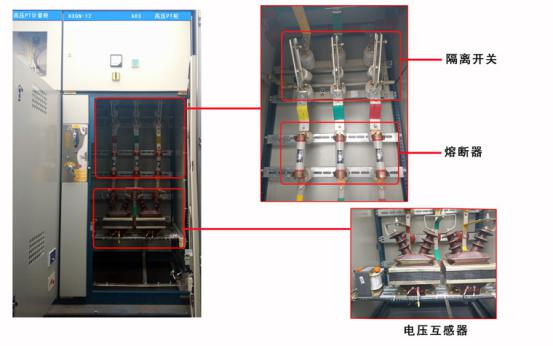

普通10KV由高壓斷路器、綜合保護器、高壓帶電顯示器、接地開關、高壓電流互感器、電壓互感器和零序互感器組成。添加一些常用旋鈕、轉換開關、電流表等。
